Cheville de fixation (101 articles)

Comment choisir une cheville de fixation ?

Pour rappel, le premier paramètre à prendre en compte avant de choisir une cheville de fixation est le type de matériau. Ce dernier est classé en trois catégories :

• Matériau plein (brique pleine, pierre pleine, parpaing plein ou béton) ;


• Matériau creux (brique creuse, plaque de plâtre ou parpaing creux) ;


• Matériau friable (carreau de plâtre, pierre reconstituée ou béton cellulaire).

Le principe d’ancrage est également sélectionné selon le support :

• Ancrage par des forces de friction pour les matériaux pleins ;


• Ancrage à l’aide de la forme du manchon pour les matériaux creux.

Notez qu’il existe de nombreuses gammes de chevilles sur le marché. Parmi les plus utilisées dans le domaine de la construction, il est possible de citer :

• Les chevilles standards en nylon, conçues pour les matériaux denses et solides ;


• Les chevilles spéciales pour béton cellulaire ;


• Les chevilles longues en nylon ;


• Les chevilles réglables en plastique ;


• Les chevilles papillon en nylon, adaptées aux matériaux creux ainsi qu’au carton-plâtre ;


• Les chevilles métalliques à expansion ;


• Les chevilles en nylon clou ;


• Les chevilles autoperceuses ;


• Les chevilles à ressort ou à bascule, conçues pour les matériaux creux.

Les conseils suivants sont utiles pour choisir le matériel adapté aux travaux à mener chez votre client :

• Utilisez le scellement chimique pour les fixations lourdes sur un support en matériau creux. Même si le coût des travaux semble élevé, l’installation sera durable et sécuritaire.


• Privilégiez les goujons d’ancrage pour tout ancrage sur un matériau plein.


• Utiliser une pince à expansion de bonne qualité est indispensable. Dans le cas contraire, la pince se tordra facilement sous l’effet de l’expansion. En effet, la cheville n’arrivera pas à s’écarter.


• Les chevilles à déformation ou à verrouillage de forme seront pratiques si vous ne connaissez pas la nature du support.


• Les chevilles métalliques à expansion sont recommandées pour les charges lourdes à fixer sur des matériaux pleins.

Catalogue de fixation : quelles sont les différentes chevilles de SIDER ?

Chez SIDER, vous trouverez un large choix de pièces de fixation. Par exemple, nous proposons :

• Des chevilles métalliques à expansion ;


• Des chevilles de fixation ;


• Des chevilles à frapper ;


• Des chevilles métalliques ;


• Des chevilles à visser ;


• Des chevilles en nylon ;


• Des chevilles de fixations de sol.

Parmi les marques de chevilles de fixation disponibles chez SIDER, il est possible de citer : Fischer, ING Fixation, Bolfm, RAM, Scell-it et Ariston.

De nombreux types de chevilles sont accessibles sur notre site de vente. Vous y découvrirez :

• Des chevilles à expansion ;


• Des chevilles universelles ;


• Des chevilles à frapper ;


• Des goujons d’ancrage ;


• Des chevilles standards ;


• Des chevilles basculantes ;


• Des chevilles autoperceuses ;


• Des chevilles à douille.

Dans notre catalogue, vous avez accès à des chevilles au meilleur rapport qualité-prix. Parmi les produits disponibles dans notre catalogue, voici quelques exemples :

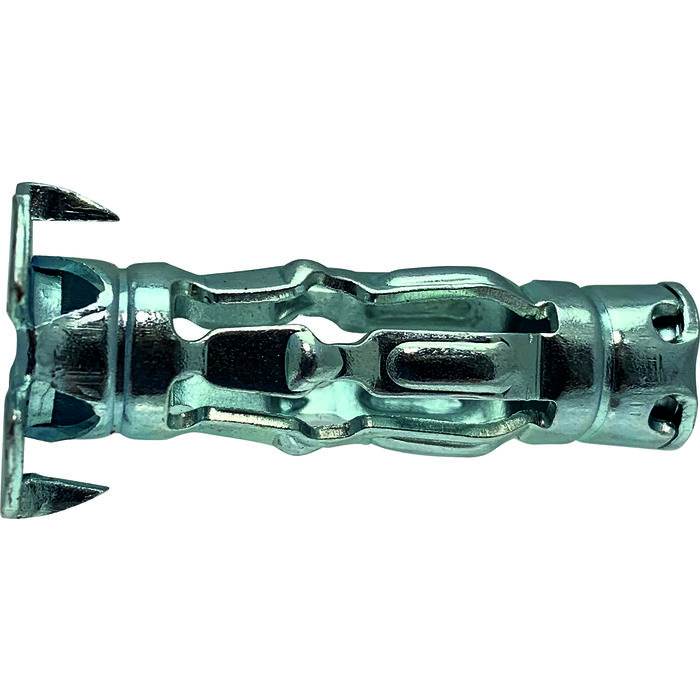

• Cheville pour corps creux HM Fischer 5x37 munie d’une patte à vis prémontée.


• Cheville avec vis métrique 6x65 HH de marque Fischer. Conçue avec une seule pièce, cette cheville métallique est adaptée aux corps creux. Elle mesure 65 mm de longueur.


• Cheville sans vis HM 5x37 Fischer. Elle mesure 37 mm de longueur et 10 mm de diamètre nominal. Sa profondeur de perçage est de 47 mm.


• Cheville métallique à expansion HM 6x52 PV de marque Fischer, avec patte à vis. Conçues spécialement pour les corps creux, ses branches sont précintrées afin de garantir une expansion optimale. Pour faciliter son retrait, le constructeur l’a doté d’une tête détachable. Elle mesure 52 mm de longueur.


• Cheville métallique HM 8x65 TH de marque Fischer. Elle convient à de nombreux supports (plaque de carton-plâtre, panneaux, hourdis, etc.). En outre, vous pouvez l’utiliser à plusieurs reprises. Il est en effet possible de la visser et dévisser. Pour corps creux, elle adopte une capacité de charge intéressante. De plus, elle dispose d’une vis à tête hexagonale.

Quelle taille de cheville pour quel poids ?

Pour que la fixation tienne, tenez compte du diamètre et de la longueur de la cheville. Notez que le diamètre influe directement sur la résistance mécanique de la pièce de fixation. En général, les diamètres sont regroupés en fonction des charges à supporter.

• Charge inférieure à 20 kg : une cheville de 3 à 5,5 mm de diamètre ;


• Charge comprise entre 20 kg et 50 kg : une cheville de 6 à 8 mm de diamètre ;


• Charge dépassant les 50 kg : une cheville d’un diamètre supérieur à 10 mm.

Quant à la longueur, elle est liée à l’épaisseur du support. Si possible, préférez les chevilles longues pour un même diamètre. Notez qu’une collerette évite le glissement de la cheville au fond du perçage. L’utilisation d’une ailette est également efficace pour empêcher la cheville de tourner lors du vissage.

À titre indicatif, voici les vis et leurs chevilles respectives :

• Cheville de 4 mm de diamètre pour vis de 2/3 mm (longueur minimale LM de la cheville : 20 mm) ;


• Cheville de 5 mm de diamètre pour vis de 3/4 mm (LM : 25 mm) ;


• Cheville de 6 mm de diamètre pour vis de 4/5 mm (LM : 30 mm) ;


• Cheville de 8 mm de diamètre pour vis de 6/7 mm (LM : 40 mm) ;


• Cheville de 10 mm de diamètre pour vis de 7/8 mm (LM : 50 mm) ;


• Cheville de 12 mm de diamètre pour vis de 9/10 mm (LM : 60 mm) ;


• Cheville de 14 mm de diamètre pour vis de 11/12 mm (LM : 70 mm) ;


• Cheville de 16 mm de diamètre pour vis de 13/14 mm (LM : 80 mm).

Pour faire simple, choisissez une vis d’un diamètre inférieur à celui de la cheville lors de vos travaux. Comptez un écart de 1,5 mm pour les chevilles de 10 mm et 2,5 mm pour celles ayant un diamètre supérieur à 10 mm.

Pourquoi utiliser une cheville universelle ?

Pour rappel, les chevilles universelles sont conçues pour s’adapter à tout type de support. Elles conviennent aux fixations mi-lourdes et lourdes sur les supports creux et matériaux pleins. Elles s’adaptent parfaitement aux fixations légères sur du placo, surtout les chevilles à verrouillage de forme ou chevilles à déformation.

Les chevilles à crampons sont pratiques pour les matériaux pleins et creux. Elles conviennent parfaitement aux fixations de charge légères. Disposant d’une large collerette, elles ne glissent pas dans le trou. Cependant, il vaut mieux les utiliser sur des matériaux pleins. Notez que ce type de cheville est en plastique et à expansion.

Charge lourde : quelle cheville pour mur en parpaing creux ?

Pour les matériaux creux, privilégiez les chevilles tamis à scellement chimique ou les chevilles à verrouillage de forme ou à expansion si la charge dépasse les 50 kg. Choisissez également un diamètre de 10 mm ou plus.

Si la charge est comprise entre 20 kg et 50 kg, vous pouvez vous servir :

• D’une cheville à frapper ;


• D’une cheville à verrouillage de forme et à expansion ;


• D’une cheville tamis à scellement chimique.

Pour les charges légères, utilisez l’une des chevilles suivantes :

• Cheville à verrouillage de forme et à expansion ;


• Cheville crampon ;


• Cheville à frapper ;


• Cheville à bascule.

Vous aurez besoin d’un marteau pour fixer la cheville à frapper. Quant à la cheville à bascule, elle est adaptée aux charges en suspension.

Comme vous le savez déjà, le choix du diamètre de la cheville dépend de la charge.

• Pour les charges supérieures à 50 kg : 10 mm ;


• Pour les charges comprises entre 20 kg et 50 kg : 6 à 8 mm ;


• Pour les charges de moins de 20 kg : 3 à 5 mm.

Quelle cheville pour un mur en béton plein ?

Les types de chevilles adaptés aux murs en béton plein varient en fonction des charges. Pour les modèles inférieurs à 20 kg ou les charges légères, privilégiez les chevilles en nylon à expansion, les chevilles crampon ou les chevilles à frapper. Utilisez une référence de 3 à 5 mm de diamètre.

Pour les charges comprises entre 20 kg et 50 kg, vous pouvez vous servir d’une cheville en nylon à expansion ou d’une cheville métallique à expansion. Cette dernière est recommandée si la charge s’approche de 50 kg ou si elle est dynamique. Il est également possible de mettre en place une cheville crampon ou une cheville à frapper. Privilégiez les chevilles de 6 à 8 mm de diamètre.

Si les charges excèdent les 50 kg, le diamètre de la cheville doit être supérieur à 10 mm. En outre, utilisez les types de chevilles suivants :

• Cheville métallique à expansion ;


• Cheville en nylon à expansion ;


• Cheville à frapper ;


• Cheville tamis à scellement chimique ;


• Goujon d’ancrage.

Quelle cheville pour brique creuse ?

Les modèles de chevilles à utiliser dans une brique creuse sont similaires à ceux du parpaing creux.

• Pour les charges inférieures à 20 kg, privilégiez les modèles de 3 à 5 mm de diamètre. Utilisez une cheville à expansion et à verrouillage de forme, une cheville crampon, une cheville à frapper ou une cheville à bascule pour les matériels en suspension.


• Pour les charges de 20 à 50 kg, utilisez une cheville de 6 à 8 mm. Pour les fixer sur un mur en brique creux, utilisez une cheville tamis à scellement chimique ou une cheville à verrouillage de forme et à expansion. Ces deux modèles conviennent également aux charges dépassant les 50 kg. Il suffit de choisir un modèle de 10 mm de diamètre ou plus.

Quelle cheville pour placo ?

En tant que professionnel, vous devez sûrement savoir que pour fixer une charge sur un placo, certaines règles de base doivent être respectées. Pour les charges de 20 kg, privilégiez un diamètre compris entre 3 et 5 mm. Utilisez également une cheville autoforeuse, une cheville autoperceuse, une cheville standard à expansion, une cheville à bascule ou une cheville à visser autoforeuse.

Pour les charges comprises entre 20 et 50 kg, choisissez une cheville de 6 à 8 mm de diamètre. Par exemple, vous pouvez vous servir :

• D’une cheville autoforeuse à expansion ou autoperceuse ;


• D’une cheville à expansion standard ;


• D’une cheville à bascule.

Pour les charges lourdes dépassant les 50 kg, utilisez une cheville de 10 mm ou plus de diamètre. Privilégiez également les chevilles à expansion standard.

Quelle cheville pour carreau de plâtre ?

L’accrochage ainsi que la fixation sur un support en carreau de plâtre dépendent grandement de la charge. Il est également nécessaire de tenir compte du type de fixation. Sachez qu’il existe deux types de charges :

• Les charges ponctuelles ou charges isolées. Leur petite taille requiert de nombreux points de fixation sur une surface limitée (appliques lumineuses, portemanteaux, cadres, balance ménagère, etc.).


• Les charges filantes : elles sont de dimensions moyennes à grandes. Elles sollicitent de nombreux points de fixation que vous devez répartir sur l’ensemble d’éléments à fixer. Vous pouvez les utiliser pour accrocher une étagère, un meuble de cuisine, une tringle de rideaux, un porte-serviette électrique, un convecteur, etc.

Pour la fixation légère sur un support en plâtre, optez pour une fixation par crochet à une pointe pour les charges de 5 kg, à deux pointes pour les charges de 10 kg et à trois pointes pour les charges de 15 kg.

Quant aux fixations moyennes, comprises entre 15 et 30 kg, vous pouvez vous servir :

• D’une cheville nylon ;


• D’une cheville en caoutchouc ;


• D’une cheville autoforeuse ou à frapper.

Respectez également l’espacement minimal entre les points de fixation, de l’ordre de 0,10 m.

Concernant la fixation et l’accrochage des charges filantes sur une plaque de plâtre. Utilisez des chevilles crantées ou des chevilles autoperceuses.

Quelle cheville pour cloison creuse ?

Vous pouvez vous servir d’une cheville en métal à verrouillage de forme. Elle requiert un perçage préalable. Faites un trou plus petit que le diamètre de la cheville sur la plaque de plâtre. Par la suite, dévissez la vis et placez-la dans le trou. Utilisez une pince spéciale pour cheville à expansion afin de serrer la vis. En effet, les ailettes dans le dos de la cloison se déploient. Si la cheville est bien ancrée à la paroi, elle peut supporter une charge de 50 kg.

L’utilisation d’une cheville métallique sans perçage est également pratique sur une cloison creuse ou une plaque de plâtre. Il suffit de la visser directement sur le support à l’aide d’un tournevis. Disposant d’une pointe acérée, elle s’intègre facilement et rapidement dans la cloison.

Pour les vis et chevilles autoforeuses, vous n’avez pas besoin de percer le support. Le mouvement de rotation ainsi que le bout en pointe de la cheville sont suffisants pour perforer la paroi facilement. Le vissage déploie les ailettes dans le dos de la paroi pour ancrer solidement la cheville. Ce type d’installation est capable de supporter une charge d’environ 25 kg.

Pour les chevilles à bascule, elles sont à fixer directement sur une cloison à l’aide d’un tournevis. Elles conviennent aux charges atteignant les 50 kg. Pour stabiliser l’installation, vous n’avez qu’à intégrer la vis dans la cheville dans le but d’enclencher le système à bascule.

Si vous choisissez une cheville en nylon ou en plastique, faites un trou de diamètre légèrement inférieur à celui de la cheville. Par la suite, insérez la vis à l’intérieur de la cheville, puis glissez le tout dans le trou. Ce type de fixation convient aux charges légères de 3 à 5 kg.

Quelle cheville à visser pour plafond ?

La cheville à bascule est la plus adaptée aux fixations pour plafond de votre client. Elle dispose d’une vis ainsi que de nombreuses ailettes métalliques dotées de ressorts. Lorsque vous l’insérez dans le trou percé sur le support, ses ressorts libèrent les ailettes. Ces dernières se plaquent sur le dos du support. Le vissage rend donc l’ensemble solidaire. Notez que vous devez percer un gros trou pour que le mécanisme soit en mesure de traverser le support. En outre, la charge à supporter ne doit pas dépasser les 5 kg.

D’autres types de chevilles disponibles sur le marché

Du même mode de fonctionnement que la cheville à expansion, la cheville boulon convient aux charges lourdes. Vous pouvez donc l’utiliser sur du béton. La cheville boulon ou goujon dispose d’une bague et d’un boulon. Son installation requiert un perçage préalable. Lorsqu’elle est en place et que vous serrez l’écrou, la cheville à l’intérieur s’écarte et l’ensemble devient solidaire avec le mur. Notez que la cheville boulon possède une résistance mécanique intéressante.

La cheville taraudeuse est conçue pour le placoplâtre. Autoforante, elle est munie d’une ailette se rabattant contre le support. Son mode de fonctionnement est donc identique à celui des chevilles à bascule. Lorsque l’ailette est bloquée après le vissage, la cheville peut supporter des charges verticales de 25 kg. Servez-vous d’un tournevis pour la monter.

La cheville à déformation est pratique pour fixer des objets légers sur un support creux. Elle possède des ailettes en nylon. Notez que la cheville à déformation est capable de maintenir une charge de 5 à 80 kg. Il suffit de choisir le diamètre adapté au type d’installation. N’hésitez pas à fouiller le catalogue de votre fournisseur de confiance, SIDER, pour identifier le modèle adéquat.

Quels sont les supports pleins sur lesquels vous pouvez mettre des chevilles ?

En général, les matériaux pleins sont catégorisés en quatre :

• Le béton est composé de sable, de ciment et de granulats. Sans granulat, il porte le nom de mortier.


• La brique pleine, souvent de couleur rouge, porte également le nom de Clincker.


• Le parpaing plein est une sorte de béton, mais en version allégée et ne présentant aucun vide.


• La pierre naturelle est dense et résistante.

Quant aux matériaux pleins friables, ils sont classés en quatre groupes :

• Le béton cellulaire, comme le parpaing, adopte un format en bloc ou en carreau. Disponible en plusieurs dimensions, il est poreux et léger. Servez-vous d’une colle pour assembler les blocs.


• Le carreau de plâtre, disponible en plusieurs formats et épaisseurs, est hydrofuge ou non. Il peut être plein ou creux.


• La pierre reconstituée, en forme de plaque ou de bloc, est fabriquée avec de la poudre de pierre et de liant.


• Le prisé et le torchis sont fabriqués avec de la terre argileuse et de la paille. Le prisé est un mur porteur épais et plein. Son épaisseur est comprise entre 30 et 80 cm. Quant au torchis, cette structure est fabriquée avec du bois, de la terre et de la paille.

Quels sont les matériaux creux ?

Les matériaux creux les plus fréquents sont :

• La brique creuse, de couleur rouge, dispose des parois minces et une structure alvéolée.


• La brique creuse plâtrière est similaire à la brique creuse, sauf qu’elle est plus fine.


• Le parpaing creux existe en plusieurs épaisseurs sur le marché. Il dispose de parois minces, mais solides.


• Le carreau de plâtre alvéolaire est une plaque de plâtre conçue avec deux plâtres standards. Une structure alvéolaire sert de séparation entre ces deux parties.


• Le carreau de plâtre isolé est fabriqué avec une plaque de plâtre et un isolant fait de polystyrène, de laine de roche ou de laine de verre.


• Le placo ou plaque de plâtre, aussi appelé BA13, est composé de carton de 13 mm d’épaisseur et de plâtre. Ses bords sont amincis.

À titre d’information, le hourdis est une sorte de parpaing creux. Il est utilisé uniquement pour les planchers.
