2. Raccords PER et Multicouche

Raccords Multicouche (80 articles)

Sur un chantier de plomberie, le choix du raccord conditionne autant la rapidité d'exécution que la fiabilité du réseau sur vingt ou trente ans. Le multicouche...

s'est imposé comme une solution de référence pour les circuits de chauffage et les réseaux d'eau froide, précisément parce qu'il combine la rigidité du cuivre et la souplesse d'un tuyau synthétique, grâce à sa structure en polyéthylène réticulé renforcée d'une âme en aluminium.


Sider, fournisseur et distributeur des professionnels de la plomberie, du second œuvre et des collectivités, accompagne cette évolution des chantiers avec une offre de produits complète en raccords multicouche.


Sider détaille les types de raccords disponibles à travers les situations réelles rencontrées sur le terrain : quelle technique de raccordement retenir, comment gérer la jonction avec un réseau cuivre existant, et quel raccord poser selon la configuration de votre installation.


Raccord multicouche à sertir, à compression : techniques de raccordement avec pince sur tube et tuyau


Le raccordement d'un tube ou d'un tuyau multicouche se fait sans soudure, ce qui distingue immédiatement ce matériau du cuivre traditionnel.


Trois techniques cohabitent sur les chantiers professionnels, et le choix entre elles dépend du contexte d'intervention : pose neuve en série, dépannage ponctuel, ou accès limité au réseau.


Le raccord à sertir reste la référence pour les installations de plomberie exigeantes. Une douille inox pré-montée vient comprimer le tuyau multicouche autour d'un corps en laiton, généralement en CW617N, à l'aide d'une pince à sertir équipée de mâchoires au profil compatible, TH, H ou U selon le diamètre travaillé.


L'empreinte TH couvre les profils H et B pour les diamètres 16 à 63 mm, ce qui simplifie l'équipement d'un technicien amené à intervenir sur des chantiers variés avec une seule pince.


Une fois serti, l'assemblage devient irréversible, ce qui en fait une liaison permanente adaptée aux réseaux encastrés en collectivité ou en établissement de santé, où aucune reprise n'est envisageable après fermeture des gaines.


Quel joint utiliser pour un raccord multicouche ?


Sur un raccord à sertir, l'étanchéité repose sur deux joints toriques en EPDM, positionnés de part et d'autre de l'insert laiton pour absorber la dilatation thermique du tube en service. Ces joints supportent une pression de service généralement fixée à 10 bar, avec des classes d'application allant jusqu'à 95 °C en eau chaude sanitaire et 100 °C en chauffage. Sur un raccord fileté ou à compression, c'est un joint plat ou une bague conforme aux préconisations du fabricant qui assure l'étanchéité côté filetage.


À l'inverse du sertissage, les raccords multicouche à compression ne demandent aucun outillage électroportatif. Un écrou et une bague bloquent mécaniquement le tube à l'aide de deux clés plates, ce qui en fait la solution de choix pour une intervention de maintenance ou une réparation ponctuelle.


Pour une intervention rapide sur un diamètre 14 mm, le raccord à compression Giacomini pour tube multicouche illustre bien cette logique de dépannage sans sertissage, à conserver dans le stock d'intervention pour les urgences de plomberie.


Le raccord multicouche instantané complète cette panoplie : il s'enclenche par simple poussée mécanique du tube, sans pince ni serrage.


Il accélère les petites extensions de réseau ou les dépannages express, au prix d'un coût unitaire souvent supérieur au sertissage en pose de série. Il trouve tout son sens lorsque le temps d'intervention prime sur le coût de la pièce, en particulier en maintenance de bâtiment occupé.


Passerelle cuivre vers multicouche et passerelle PER vers multicouche : raccorder un tube existant


La plupart des chantiers de rénovation ne partent jamais d'une feuille blanche. Une extension de réseau doit très souvent se raccorder à une installation existante en cuivre, parfois en PER.


Comment raccorder du multicouche avec du cuivre ?


La réponse tient dans les raccords passerelle. Une passerelle cuivre vers multicouche connecte directement un tronçon multicouche à une portion de réseau en cuivre, sans intercaler de raccordement fileté supplémentaire. D'un côté, le raccord se sertit sur le tube multicouche à l'aide d'une pince adaptée au profil du raccord ; de l'autre, il se raccorde au cuivre par brasure ou par un système de connexion mécanique selon le modèle retenu.


Le raccord passerelle droit cuivre multicouche à sertir référencé chez Sider répond précisément à ce besoin de transition entre les deux matériaux, avec une mise en œuvre qui reste dans les standards du sertissage classique côté multicouche.


La même logique s'applique côté PER : une passerelle PER vers multicouche est utile lorsqu'un plancher chauffant ou une distribution en PER souple doit rejoindre un collecteur ou une colonne montante en multicouche. Elle évite de multiplier les jonctions et sécurise l'étanchéité sur la durée, tout en simplifiant la gestion des stocks sur les chantiers mixtes où PER et multicouche cohabitent.


Cette compatibilité entre matériaux tient aussi à la structure même des tubes multicouche : une couche interne en PE PEHD, une âme en aluminium soudée en continu, et une couche externe protectrice.


Cette construction limite la perméabilité à l'oxygène, réduit la dilatation linéaire par rapport à un tube plastique classique et facilite le cintrage manuel sur chantier. C'est cette polyvalence qui permet de moderniser un tronçon de réseau ancien en acier galvanisé via un raccord fileté adapté, sans reprendre l'intégralité de l'installation.


Raccord multicouche coudé, diamètre 20 et manchon : quel type de raccord choisir ?


Au-delà des lignes droites, un réseau de plomberie multiplie les points singuliers : changements de direction, réductions de diamètre, raccordement d'un émetteur de chauffage. Sider a construit son catalogue autour de ces besoins concrets.


Pour un changement de direction à 90° sur une colonne montante ou une distribution encastrée, le raccord multicouche coudé à sertir Sider FF offre un corps en laiton et une douille à sertir en acier inoxydable, avec une pression de service adaptée aussi bien aux circuits de chauffage qu'à l'eau sanitaire.


Lorsque le réseau change de diamètre, par exemple entre une colonne principale et une dérivation d'appartement, le manchon réduit multicouche Sider assure la transition sans passer par un té ou un raccord fileté intermédiaire. Le diamètre 20 figure parmi les configurations les plus commandées pour ce type de réduction, notamment en sortie de nourrice ou de collecteur.


Comment raccorder un radiateur en multicouche ?


Le raccordement d'un émetteur de chauffage nécessite un raccord fileté adapté à la robinetterie posée, dont une extrémité se sertit sur le tube et l'autre se visse sur le corps du robinet thermostatique ou du té de réglage.


Le raccord de radiateur pour tube multicouche nickelé combine cette double fonction avec une finition soignée et durable, particulièrement recherchée dans les rénovations de logements collectifs où la tuyauterie multicouche reste visible en pied de radiateur.


Raccord multicouche femelle mâle : choisir le bon filetage côté robinetterie


Dès qu'un raccord multicouche doit se connecter à un élément fileté existant, robinet d'arrêt, té de réglage, groupe de sécurité ou robinetterie sanitaire, la question du filetage femelle mâle devient centrale. Le côté sertissage du raccord reste identique quelle que soit la configuration retenue ; c'est l'extrémité opposée qui détermine la compatibilité avec l'appareil en place.


Un raccord à extrémité mâle se visse directement dans un taraudage femelle existant sur l'appareil, typique d'un raccordement sur un robinet d'arrêt ou une nourrice équipée de sorties femelles. À l'inverse, un raccord à extrémité femelle accueille un filetage mâle, une configuration fréquente pour se raccorder à une vanne, un té ou un flexible déjà en place sur le réseau.


Avant toute commande, il convient donc de vérifier systématiquement le sens du filetage sur l'appareil existant, le pas de vis (généralement au gaz cylindrique en plomberie sanitaire) et le diamètre nominal attendu.


Cette vérification évite les allers-retours en dépôt et les pertes de temps sur chantier, en particulier lors du raccordement final d'une robinetterie ou d'un groupe de sécurité sur un réseau tout juste serti.


Marque, technique DTU et contrôle du sertissage : garantir une pose conforme


Sider référence des raccords multicouche sous sa propre marque, aux côtés de fabricants reconnus comme Giacomini, Comap ou RBM pour couvrir l'ensemble des besoins d'un professionnel de la plomberie sans multiplier les fournisseurs. Mais quelle que soit la marque retenue, la fiabilité d'une installation dépend d'abord de la cohérence entre le diamètre du tube posé, le profil de sertissage de la pince utilisée et la référence exacte du raccord. Un mauvais appariement entre profil de mâchoire et raccord compromet l'étanchéité, même si le sertissage semble visuellement correct.


Cette rigueur s'inscrit dans le cadre de la technique et du DTU applicable aux installations de plomberie sanitaire et de chauffage.


Avant sertissage, il s'agit de contrôler systématiquement l'absence de rayures sur le tube, l'enfoncement complet jusqu'à la fenêtre de contrôle et la perpendicularité du raccord.


Après sertissage, un contrôle visuel de la déformation de la bague inox permet de valider la qualité de l'assemblage sans démontage. Sur les réseaux encastrés ou noyés en dalle, ce contrôle doit impérativement être réalisé avant fermeture, faute de pouvoir intervenir a posteriori sans reprise lourde.


Sider, un partenaire technique pour vos réseaux multicouche


Choisir le bon raccord multicouche ne se résume jamais à une question de prix unitaire. C'est un arbitrage entre la technique de pose disponible sur site, la compatibilité avec le réseau existant en cuivre, en PER ou en acier, et la conformité attendue par le maître d'ouvrage sur un chantier de collectivité ou d'établissement de santé.


En structurant son offre de produits autour de ces usages réels, sertissage, compression, passerelles, raccords coudés et de radiateur, Sider permet aux professionnels de la plomberie de trouver la référence adaptée sans multiplier les recherches ni les fournisseurs.


La disponibilité en stock des diamètres courants et l'accompagnement technique proposé aux équipes de chantier font de Sider un partenaire fiable pour équiper vos interventions, qu'il s'agisse d'une extension ponctuelle ou d'un renouvellement complet de réseau.

Filtrer Afficher
Filtrer ma recherche :
Type de produit
Environnement
Marque commerciale
Type de raccord
Angle
Système de raccordement
Filetage mâle
Filetage femelle
Finition(s)
Matière
Diamètre femelle
Diamètre mâle
Hauteur
Longueur
Raccord droit multicouche à sertir - Femelle
Raccord droit multicouche à sertir - Femelle
Marqueur GPS.  En stock

Voir tous les produits de la gamme Série 672

  • Chaque diamètre de raccord à sa propre couleur
Plus de détails
RBM
Code Diamètre femelle Filetage femelle Public HT Éco-part. HT Dispo.
  400619  En stock
  400620  En stock
  400621  En stock
  401268  En stock
  404283  En stock
  404284  En stock
Marque : RBM
Applique murale laiton multicouche à sertir
Applique murale laiton multicouche à sertir Produit engagé
Marqueur GPS.  En stock

Voir tous les produits de la gamme Multiskin

Plus de détails
Comap
Code Diamètre femelle Filetage femelle Public HT Éco-part. HT Dispo.
  405300  En stock
  405301  En stock
Marque : Comap
Manchon droit multicouche à visser - Mâle
Manchon droit multicouche à visser - Mâle
Marqueur GPS.  En stock

Voir tous les produits de la gamme 17P

Plus de détails
Henco
Code Filetage mâle Diamètre femelle Vendu par Public HT Éco-part. HT Dispo.
  417426  En stock
  417427  En stock
  417428  En stock
  417518  En stock
  417519  En stock
  417520  En stock
  417623  En stock
  417624  En stock
  417625  En stock
  417626  En stock
  417627  En stock
Marque : Henco
Té inégal à sertir
Té inégal à sertir
Marqueur GPS.  En stock

Voir tous les produits de la gamme Série 851.C

  • Chaque diamètre de raccord à sa propre couleur
Plus de détails
RBM
Code Diamètre femelle Public HT Éco-part. HT Dispo.
  213354  En stock
  400633  En stock
  400634  En stock
  400635  En stock
  400636  En stock
  401269  En stock
  401270  En stock
  401271  En stock
  401272  En stock
  401273  En stock
Marque : RBM
Té égal multicouche à sertir
Té égal multicouche à sertir
Marqueur GPS.  En stock

Voir tous les produits de la gamme 9P

Plus de détails
Henco
Code Diamètre femelle Public HT Éco-part. HT Dispo.
  417526  En stock
  417527  En stock
  417528  En stock
  417628  En stock
  417629  En stock
  417630  En stock
  417631  En stock
Marque : Henco
Assortiment de 100 raccords multicouche SIDER - Ø16 - 1 organiseur Cassius OFFERT
Assortiment de 100 raccords multicouche SIDER - Ø16 - 1 organiseur Cassius OFFERT Produit engagé
Marqueur GPS.  En stock
  • Coffret complet de 100 raccords multicouche Ø16, livré avec un organiseur Cassius 238 360 OFFERT pour ranger et stocker les raccords :
  • x10 252 289 - Manchon égal
  • x10 252 306 - Raccord droit mâle à visser M3/8"
  • x10 252 304 - Raccord droit mâle à visser M1/2"
  • x10 252 295 - Raccord droit femelle à visser F1/2"
  • x10 252 323 - Raccord droit avec écrou libre F1/2"
  • x10 252 325 - Raccord droit avec écrou libre F3/4"
  • x10 252 270 - Coude égal
  • x10 252 359 - Coude avec écrou libre à visser F1/2"
  • x10 252 276 - Coude femelle à visser F1/2"
  • x10 252 283 - Coude mâle à visser M1/2"
  • Dans la limite des stocks disponibles
Plus de détails
SIDER
Code Matière Public HT Éco-part. HT Dispo.
  218401  En stock
Marque : SIDER
Manchon laiton droit multicouche à visser - Femelle
Manchon laiton droit multicouche à visser - Femelle Produit engagé
Marqueur GPS.  En stock

Voir tous les produits de la gamme Multiskin

Plus de détails
Comap
Code Diamètre femelle Filetage femelle Public HT Éco-part. HT Dispo.
  405331  En stock
  405333  En stock
  405340  En stock
  405346  En stock
  405355  En stock
  405364  En stock
Marque : Comap

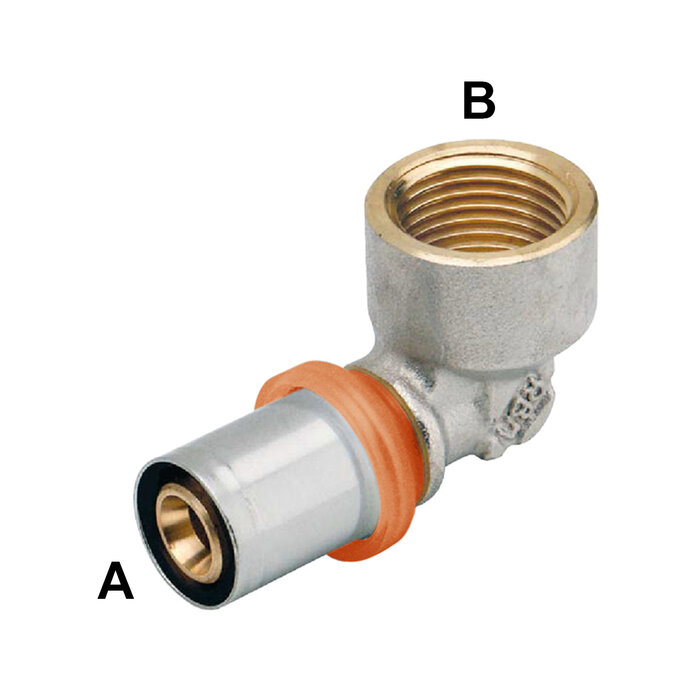

Raccord coudé multicouche à visser - Femelle
Raccord coudé multicouche à visser - Femelle
Marqueur GPS.  En stock

Voir tous les produits de la gamme Série 675

Plus de détails
RBM
Code Diamètre femelle Filetage femelle Public HT Éco-part. HT Dispo.
  400637  En stock
  400638  En stock
  400639  En stock
  404289  En stock
Marque : RBM
Applique murale laiton multicouche à sertir
Applique murale laiton multicouche à sertir
Marqueur GPS.  En stock

Voir tous les produits de la gamme 2P

Plus de détails
Henco
Code Diamètre femelle Filetage femelle Public HT Éco-part. HT Dispo.
  417476  En stock
  417477  En stock
Marque : Henco
Raccord passerelle droit PER à sertir - HENCO
Raccord passerelle droit PER à sertir - HENCO
Marqueur GPS.  En stock

Voir tous les produits de la gamme 42P

  • La pastille bleue indique le sertissage côté PER
Plus de détails
Henco
Code Diamètre femelle Public HT Éco-part. HT Dispo.
  417445  En stock
  417446  En stock
Marque : Henco

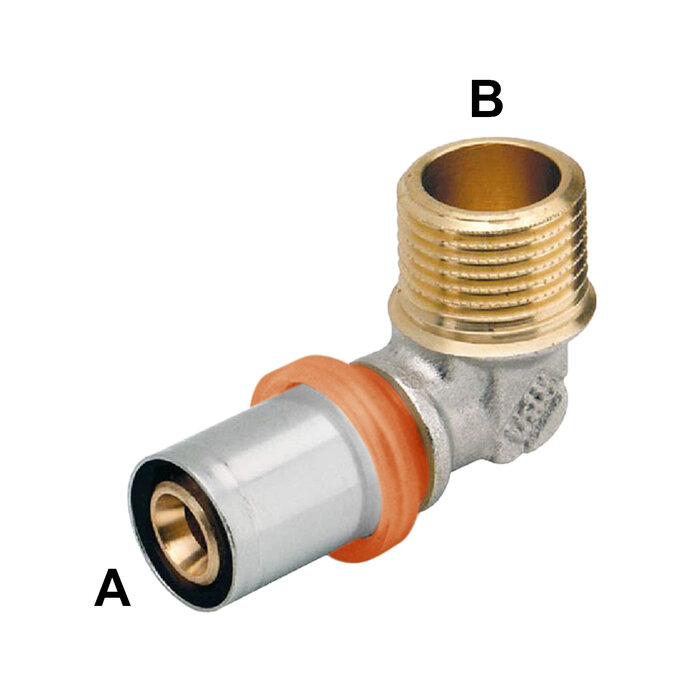

Raccord coudé multicouche à visser - Mâle
Raccord coudé multicouche à visser - Mâle
Marqueur GPS.  En stock

Voir tous les produits de la gamme Série 676

Plus de détails
RBM
Code Filetage mâle Diamètre femelle Vendu par Public HT Éco-part. HT Dispo.
  400640  En stock
  400641  En stock
  404290  En stock
  404291  En stock
  429934  En stock
Marque : RBM
Coude laiton multicouche à visser - Ecrou tournant
Coude laiton multicouche à visser - Ecrou tournant Produit engagé
Marqueur GPS.  En stock

Voir tous les produits de la gamme Multiskin

Plus de détails
Comap
Code Diamètre femelle Filetage femelle Public HT Éco-part. HT Dispo.
  405302  En stock
  405303  En stock
  405304  En stock
  405305  En stock
Marque : Comap
Manchon droit inégal multicouche à sertir
Manchon droit inégal multicouche à sertir
Marqueur GPS.  En stock

Voir tous les produits de la gamme Série 890

  • Chaque diamètre de raccord à sa propre couleur
Plus de détails
RBM
Code Diamètre femelle Public HT Éco-part. HT Dispo.
  400625  En stock
  400626  En stock
  400627  En stock
  404286  En stock
Marque : RBM
Coude égal multicouche à sertir
Coude égal multicouche à sertir
Marqueur GPS.  En stock

Voir tous les produits de la gamme 1P

Plus de détails
Henco
Code Diamètre femelle Public HT Éco-part. HT Dispo.
  417480  En stock
  417481  En stock
  417482  En stock
  417541  En stock
  417542  En stock
  417543  En stock
  417544  En stock
Marque : Henco
Plaque murale double - HENCO - Multicouche à sertir - F1/2" - Ø16 mm
Plaque murale double - HENCO - Multicouche à sertir - F1/2" - Ø16 mm
Marqueur GPS.  En stock

Voir tous les produits de la gamme 28PF

  • Corps en laiton CW617 :
  • Manchon à sertir en acier inoxydable
  • Joint torique EPDM et filetage femelle 1/2’’
  • Système Leak Before Press : détection précoce des fuites pour la sécurité des installations.
  • Bague d’impact anti-électrolyse : protection contre la corrosion galvanique.
  • Trois regards et entraxe 153 mm
Plus de détails
Henco
Code Diamètre femelle Filetage femelle Vendu par Public HT Éco-part. HT Dispo.
  417493  En stock
Marque : Henco
Té inégal laiton multicouche à sertir
Té inégal laiton multicouche à sertir Produit engagé
Marqueur GPS.  En stock

Voir tous les produits de la gamme Multiskin

Plus de détails
Comap
Code Diamètre femelle Public HT Éco-part. HT Dispo.
  405371  En stock
  405372  En stock
  405373  En stock
  405375  En stock
  405376  En stock
  405377  En stock
  405378  En stock
Marque : Comap
