Raccords plastiques à serrage extérieur (34 articles)

Sa légèreté facilite la manipulation sur chantier, tandis que sa résistance chimique le rend particulièrement adapté aux réseaux exposés aux produits de traitement d'eau.

Sider, fournisseur et distributeur des professionnels du bâtiment et des collectivités, référence une gamme complète de raccords plastiques à serrage extérieur, principalement en polypropylène, pour équiper les réseaux de distribution en polyéthylène.

Sider vous détaille leur fonctionnement, les types de raccords disponibles et la méthode de pose recommandée sur chantier.

Raccord à serrage extérieur en polypropylène : composition et principe

Le corps, la douille et l'écrou de ces raccords sont fabriqués en polypropylène (PP-B), un matériau apprécié pour son haut degré de stabilité et sa protection anti-UV, un critère primordial pour les canalisations posées en extérieur ou partiellement apparentes.

L'étanchéité repose sur un joint torique en caoutchouc nitrile (NBR), complété par une bague de crantage en résine acétylique (POM) qui vient mordre la paroi externe du tube lors du serrage.

Cette conception permet un montage sans soudure ni collage : il suffit de couper le tube à la bonne longueur, d'insérer l'écrou et la bague de crantage, puis de serrer l'ensemble à la main ou à l'aide d'une clé, sans source de chaleur ni outillage lourd.

La plage de température de service s'étend généralement de 0 °C à 45 °C, pour une pression nominale pouvant atteindre 16 bars selon les modèles, ce qui couvre la majorité des besoins en adduction d'eau, irrigation, arrosage et piscine.

Raccord droit, coude, té et réduction en plastique : les formes disponibles

Sider structure son offre de produits autour des configurations rencontrées sur un réseau de distribution en polyéthylène. Le raccord droit mâle-femelle permet de prolonger une ligne ou de raccorder le tube à un élément fileté existant.

Le raccord coudé à 90°, disponible en version taraudée FF ou filetée MF, accompagne les changements de direction sans reprendre l'intégralité du tracé.

Pour créer une dérivation, le raccord té égal ou le té avec dérivation offrent une jonction à trois voies sans intercaler de pièce supplémentaire. Lorsque le réseau change de section, le raccord réduction ou le té réduit assurent la transition entre deux diamètres différents, tandis que le bouchon permet de fermer une extrémité de ligne en attente d'extension.

L'applique taraudée complète cette gamme pour les raccordements muraux ou sur regard technique.

Raccord manchon et raccord mâle-femelle Plasson à emboîter

Aux côtés des références Unidelta à serrage extérieur classique, Sider référence également la gamme Plasson Série 1, avec des raccords manchon et coude à emboîter en polypropylène copolymère haute qualité. Leur étanchéité hydraulique fonctionne indépendamment du verrouillage mécanique, ce qui simplifie le contrôle visuel après pose.

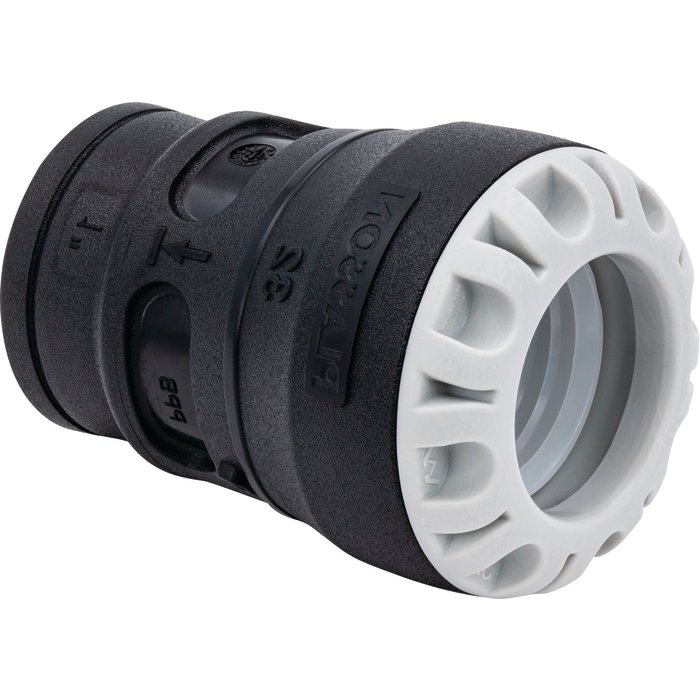

La Série 7 Plasson, en raccord mâle ou femelle à compression, complète cette offre pour une pression nominale de 16 bars à 20 °C, avec des bagues de crampage en acétal POM.

Serrage extérieur pour tube en polyéthylène : mise en œuvre et fiabilité

Comment serrer un raccord à serrage extérieur ?

La pose d'un raccord plastique à serrage extérieur suit une méthode simple, mais chaque étape conditionne la tenue du raccordement dans le temps. Coupez d'abord le tube polyéthylène perpendiculairement à l'aide d'une pince coupe-tube, pour obtenir une section nette sans bavure ni écrasement.

Insérez ensuite l'écrou de serrage, puis la bague de crantage en respectant l'ordre de montage du fabricant, avant d'enfoncer le tube jusqu'à la butée interne du corps du raccord. Cette butée garantit un appui correct sur le joint torique NBR. Serrez enfin l'écrou fermement, à la main pour les petits diamètres ou à l'aide d'une clé pour les diamètres plus importants, en maintenant le corps immobile pour éviter toute torsion du tube pendant l'opération. Un serrage extérieur pour tube mal réalisé, insuffisant ou excessif, reste la première cause de fuite constatée sur ce type de raccordement.

Quelle est la fiabilité des raccords à compression ?

Les raccords à compression plastiques constituent une solution fiable largement éprouvée sur les réseaux d'eau potable, d'irrigation et de piscine. Leur fiabilité repose sur trois éléments techniques : un corps en polypropylène à haut degré de stabilité et résistant aux UV, une bague de crantage POM qui assure un ancrage mécanique durable sur le tube, et un joint torique NBR dimensionné pour la pression de service attendue. Les raccords référencés chez Sider sont conformes aux normes ISO 17885, ISO 14236, DIN 8076-3 et UNI 9561, et compatibles avec les tubes en PEBD, PEHD, PE40, PE80 et PE100 fabriqués selon les normes EN 12201, ISO 4427 et DIN 8074.

Contrairement à une idée reçue, ces raccords ne demandent pas de maintenance particulière une fois posés correctement : leur tenue dans le temps dépend essentiellement de la qualité du serrage initial et du respect de la plage de température indiquée. Sur un réseau enterré, cette fiabilité limite les reprises coûteuses après remblaiement.

Quels sont les différents types de raccords ?

Sur les réseaux en polyéthylène, plusieurs familles de raccordement coexistent. Le raccord plastique à serrage extérieur mord la paroi du tube par une bague de crantage, sans préparation thermique. Le raccord électrosoudable fusionne le tube et le raccord par un fil résistif intégré, réservé aux réseaux nécessitant une liaison permanente.

Le raccord à emboîtement, comme la gamme Plasson Série 1, verrouille mécaniquement le tube tout en conservant une étanchéité hydraulique indépendante. Le raccord à serrage extérieur reste le plus adapté aux interventions rapides et aux réparations, sans outillage spécifique ni poste de soudure.

Pour les réseaux de branchement d'eau potable nécessitant un plombage réglementaire, un raccord laiton à serrage extérieur peut compléter cette gamme plastique.

Ces références sont disponibles dans le catalogue de raccords laiton et la section dédiée aux raccords laiton à serrage extérieur, notamment via le raccord à écrou prisonnier HUOT Rexuo à serrage extérieur pour tube P.E.

Où puis-je trouver des raccords en laiton à serrage extérieur ?

Cette alternative en laiton reste disponible chez Sider pour les usages où la traçabilité et le plombage de compteur sont exigés par le cahier des charges, en complément de la gamme plastique présentée dans cet article.

Sider, un fournisseur technique pour vos réseaux en polyéthylène

Le choix d'un raccord à écrou prisonnier ou d'un raccord plastique à serrage extérieur engage la fiabilité d'un réseau souvent enterré et difficilement accessible après pose. La qualité du matériau, la précision du diamètre et la rigueur du serrage conditionnent directement la durée de vie de l'installation, qu'il s'agisse d'un réseau d'irrigation, d'arrosage ou d'un branchement collectif.

En structurant son offre autour des configurations réelles de chantier, raccords droits, coudés, tés et réductions en polypropylène, Sider permet aux professionnels de la plomberie et des travaux publics de trouver la référence adaptée sans multiplier les recherches.

La disponibilité en stock et l'expertise technique de Sider en font un partenaire de confiance pour équiper vos interventions sur les réseaux en polyéthylène.
